塑胶薄壁方箱

 产品中心     |      2019-04-17

薄壁方箱简介

耀千成薄壁方箱是采用高分子材料、金属合成增强进行制作(简称ZBF薄壁方箱)。在现浇混凝土楼盖中有规则埋入内置薄壁方箱模,使钢筋混凝土楼盖内部形成一定间隔双向网格现浇肋的钢筋混凝土空心楼盖,薄壁方箱是一种全内置芯模,能有效约束现浇混凝土的变形和挠度,具有重量轻、强度高的优点。

一般边长尺寸为400mm×400mm×h、500mm×500mm×h、600mm×600mm×h,h=150mm-600mm,具体高度根据项目需要进行设置。

薄壁方箱是一种正方形或长方形的薄壁空心小尺寸全封闭无通孔箱体。最大平面尺寸小于600mm*600mm。方便现浇砼均匀流入方箱底部,形成空心楼盖。是内置芯模常见品种之一。

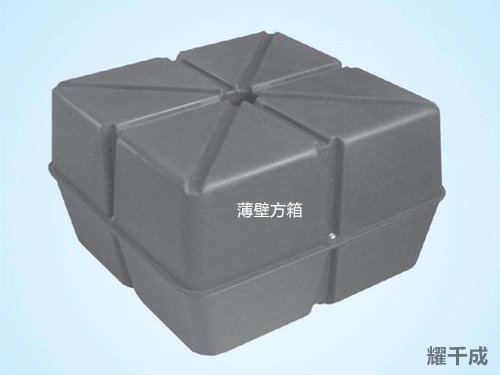

塑胶薄壁方箱

薄壁方箱设计原理

薄壁方箱空心楼盖即由按一定规则布置的空腔取代楼板中间效率不高的砼 , 形成双向抗剪刚度与抗弯刚度相同的双向空心楼板。其大幅抽空砼,减轻楼板自重,增加钢筋到截面中性轴的距离,从而大幅增加楼板的抗弯刚度,减少钢筋用量。 ZBF薄壁方箱空心楼盖的框架梁可以是明梁,也可以采用等同板厚的暗扁梁。当明梁的高度不小于楼板厚度的2倍时, 可按有梁双向板计算, 否则应考虑空心板刚度的影响;当暗扁梁截面高跨比较小时(一般小于1/25)宜按无梁楼盖体系计算,否则可按扁梁柜架结构体系计算,但暗扁梁构造需满足相关,规范的要求。

薄壁方箱特点

(1)薄壁方箱空心板断面双向相同,因此双向抗弯、抗剪刚度均相同,正真的双向受力。

(2)薄壁方箱空心楼板自重小刚度大,受拉钢筋距离截面中心远,可以承受比普通楼板更大的荷载。

(3)薄壁方箱本身具有一定强度,在和钢筋砼成为整体后粘结良好,可以增加楼板的强度。

(4)施工模板损耗少,施工简便,节省工期,经济效益好。

薄壁方箱的应用范围

薄壁方箱不仅仅挖掘了钢筋和砼材料的潜能,而且其本身材料强度大于砼,增强了楼盖的刚度和强度;不仅很好解决了建筑的大跨度,大开间问题,且使建筑物具有自重轻、隔热、保温、隔音、空间可灵活间隔、双向受力传力相同、挠度变形小、抗剪抗扭性能好、抗震性好的优良性能。

薄壁方箱空心楼盖的房间无需吊顶,管线布设方便,从而加快施工进度30%,降低工程造价3~8%,减少水泥、砼高能耗材料40~60%,具有明显的经济效益和社会效益。

薄壁方箱主要用于各类工业与民用建筑,如较大跨度、较大大开间的商场、写字楼、教学楼、高层建筑、车库、大会议室、地下人防工程、多层工业厂房,尤其适用于需要承受较重荷载的楼盖。

设计构造

一、一般规定:

(1)薄璧方箱现浇空心楼盖的整体布置应能合理地传递各种荷载和作用,具有明确的计算简图。

(2)楼盖中的各格板宜呈矩形,其它形状格板宜咨询。

(3)楼盖中各区隔板的支承可采用明梁(或暗梁)、柱、墙。

(4)楼盖中承受过大集中荷载的部位宜作加强处理。

(5)柱支承板结构可根据需要设置柱帽和托板。

(6)楼盖结构构件应根据承载能力极限状态及正常使用极限状态的要求分别进行承载力,裂缝宽度,变形等的计算和验 算及柱帽抗冲切验算。

(7)楼盖结构构件受力钢筋的配筋率应满足规范工形最小配筋率的要求。

二、结构设计遵循的标准:

《建筑结构可靠度设计统一标准》GB50068-2001

《混凝土结构设计规范》GB50010-2010

《建筑抗震设计规范》GB50011-2010

《高层建筑混凝土结构技术规程》JGJ 3-2010

《建筑结构荷载规范》GB50009-2001

《现浇混凝土空心楼盖结构技术规程》JGJ/T268-2012

《建筑设计防火规范》GB50016-2006

《公共建筑节能设计标准》GB50189-2005

《现浇混凝土空心楼盖》图集05SG343

《现浇混凝土空心结构成孔芯模》JG/T352-2012

三、ZBF薄璧方箱现浇空心楼盖的计算:

常用的计算软件有PKPM、广厦、Strat、TBSA等

根据不同的支承情况采用不同的计算方法:

对于明梁框架结构,采用拟梁法计算,中间跨可采用等刚度折算板厚的大板计算,对于柱支承板可采用等代框架法、经验系数法、有限元法计算。
